產品詳情PRODUCT DESCRIPTION

U44SM角式柱塞閥

產品工作原理和用途：

柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。適用于治金、電業、化工、煉油、化肥、紡織、輕工、食品等行業中的水、蒸汽、油類等管道上作為介質流動的啟閉裝置。

產品結構特點：

角式柱塞閥與直通式柱塞閥的工作原理完全相同，只不過是安裝在管線中的位置不同，因而石油、化工、化肥、制藥等長輸管線中有不少的拐角轉彎處，而角式柱塞閥正好裝在這個部位，這樣不但減少了接管彎頭，安裝方便，省工、省料等特點。

產品性能參數：

型號	U44SM系列
公稱通徑	15∽300mm
公稱壓力	1.6∽4.0MPa
適用溫度	≤350℃
適用介質	水、蒸汽、油品
材質	酸堿介質

產品主要零件材料：

閥體	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
柱塞	鉻鎳鈦不銹鋼
導向環	304不銹鋼
密封圈	四氟乙烯加柔性石墨（PTFE）
上蓋	ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
銅螺母	銅合金
閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
手輪	ASTM A536 Gr.60-40-18、A216-WCB

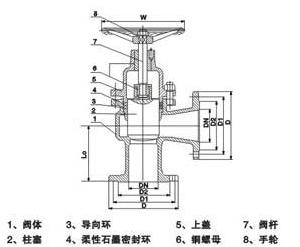

產品主要尺寸：

DN(mm)/ 尺寸 (mm)	U44SM-16C(P) UJ44H-16C．P．R
	15		20		25		32		40		50		65		80		100		125		150		200		250		300		350		400
L	90		95		100		105		115		125		145		155		175		200		225		275		325		375		425		475
H	190		210		220		250		280		300		320		370		420		440		530		610		730		850		970		1100
W	100		100		120		140		160		180		200		240		280		320		350		400		520		640		760		900
D	95		105		115		135		145		160		180		195		215		245		280		335		405		460		520		580
D1	65		75		85		100		110		125		145		160		180		210		240		295		355		410		470		525
D2	45		55		65		78		85		100		120		135		155		188		210		265		295		375		435		485
b	12		12		12		13		13		13		15		17		17		19		21		23		27		28		30		32
Z-φd	4-14		4-14		4-14		4-18		4-18		4-18		4-18		8-18		8-18		8-18		8-23		12-23		12-25		12-25		16-25		16-30
DN(mm)/ 尺寸 (mm)		U44SM-25（P） UJ44H-25C．P．R
		15		20		25		32		40		50		65		80		100		125		150		200		250		300		350		400
L		90		95		100		105		115		125		145		155		175		200		225		275		325		375		425		475
H		190		210		230		260		260		290		320		370		420		460		530		610		730		850		970		1100
W		100		100		110		140		160		180		200		240		280		320		350		400		520		640		760		900
D		95		105		115		135		145		160		180		195		230		270		300		360		425		485		550		610
D1		65		75		85		100		110		125		145		160		190		220		250		310		370		430		490		550
D2		45		55		65		78		85		100		120		135		160		188		218		282		345		408		465		535
b		14		14		14		15		15		170		19		19		21		25		27		31		33		36		40		44
Z-φd		4-14		4-14		4-14		4-18		4-18		4-18		8-18		8-18		8-23		8-25		8-25		12-25		12-30		16-30		16-34		16-34
