產品詳情PRODUCT DESCRIPTION

產品工作原理和用途：

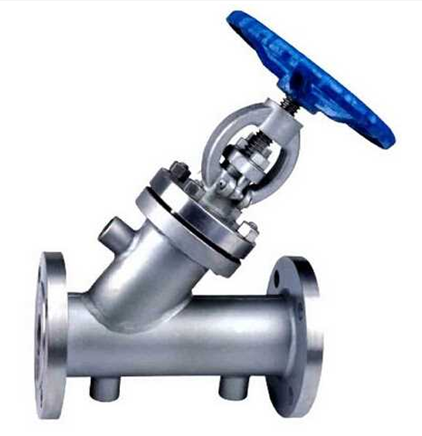

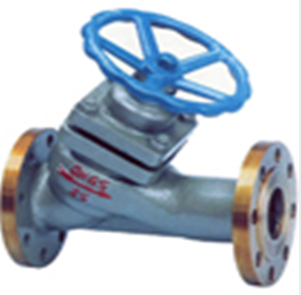

U45SM直流式柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

產品結構特點：

直流式柱塞閥最大的優點是介質在內流動平衡轉彎拐角少。直通式流線為形角式流線為形而直流式流線為形，由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命，在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。

產品性能參數：

公稱壓力PN Nominal pressure	1.6	25	4.0	6.4	10.0	MPa
殼體試驗壓力Shell test pressure	2.4	3.75	6.0	9.6	15.0
高壓密封試驗壓力High pressure seat test	1.76	2.75	4.4	7.04	11.0
低壓氣密封試驗壓力Low pressure seat test	0.5～0.7
適用介質Applicable medium	C水、油品、蒸汽 P硝酸類 R醋酸類 Water,oil,steam Nitric acid Acetic acid
適用溫度Applicable temperature	≤200℃

產品主要零件材料：

閥體

WCB

HT200

CF8（304）

CF8M（316）

密封圈

四氟乙烯加柔性石墨（PTFE）

產品主要尺寸：

DN(mm) 尺寸	U45SM-16C、P、R U45H-16C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	460	550	650	750	860	980	1110
W	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
K	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
T	12	12	12	12	13	13	12	17	17	19	21	23	27	28	30	32
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

DN(mm) 尺寸	U45SM-25C、P、R U45H-25C、P、R
DN(mm) 尺寸	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	622	698	787	914
H	180	200	220	260	280	310	350	390	430	470	550	650	750	860	990	1110
W	100	100	120	140	160	180	200	240	280	310	340	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
K	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
T	14	14	14	15	15	17	19	19	21	25	27	31	33	36	40	44
n-φ	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
