系列：安全閥系列
A49H型主安全閥
產品描述product description
A49H型主安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置上使用，防止壓力超過允許最高壓力值，保證設備安全運行。主安全閥必須與脈沖安全閥配套使用。
產品詳情PRODUCT DESCRIPTION
A49H型主安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置上使用，防止壓力超過允許最高壓力值，保證設備安全運行。主安全閥必須與脈沖安全閥配套使用。
1、當介質壓力升高到整定壓力時，沖量安全閥打開，介質從脈沖管進入主安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。
2、密封面用鈷基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
產品主要性能參數
型號 | 工作壓力/Mpa | 適用介質 | 適用溫度/℃ |
A49H-40 | 4.0 | 飽和蒸氣 | ≤450 |
A49Y-P5432V | 在t=540℃時，P=3.2 | 過熱蒸汽 | ≤540 |
產品主要零部件材料
型號 | 零件名稱 | |||||
閥體 | 閥座、閥瓣 | 活塞 | 彈簧 | 調節螺桿 | 閥蓋 | |
A49H-40 | 碳素鑄鋼 | 碳素鋼堆鐵基合金 | 不銹鋼 | 50CrVA | 不銹鋼 | 碳素鑄鋼 |
A49Y-P5432V | 鉻鉬釩鋼 | 碳素鋼堆鐵基合金 | 鉻鉬釩鋼 | |||

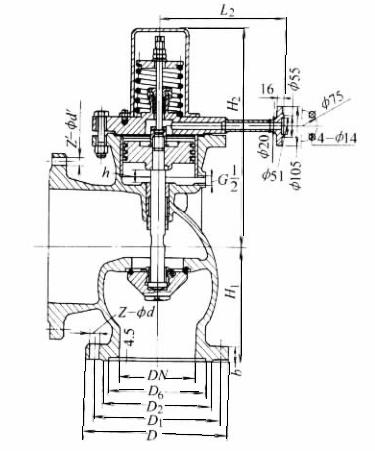

產品主要尺寸
A49H-40
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
D | D1 | D2 | D6 | b | Z-φd | H1 | H2 | L1 | L2 | 出口法蘭 | ||
150 | 300 | 250 | 218 | 204 | 30 | 8-φ25 | 230 | 486 | 220 | 240 | PN25，DN200 | 128 |
200 | 375 | 320 | 285 | 260 | 38 | 12-φ30 | 295 | 615 | 270 | 330 | PN25，DN300 | 230 |
250 | 445 | 385 | 345 | 313 | 42 | 12-φ34 | 350 | 646 | 300 | 370 | PN25，DN350 | 386 |
A49Y-P5432V
公稱通徑DN/mm | 尺寸/mm | 重量/kg | ||||||||||
D | D1 | D2 | D6 | b | Z-φd | H1 | H2 | L1 | L2 | 出口法蘭 | ||
200 | 405 | 345 | 260 | 38 | 12-φ30 | 500 | 655 | 300 | PN16，DN300 | 230 | ||
