系列：截止閥系列

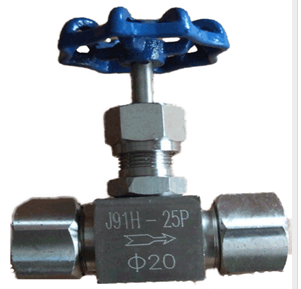

J91H卡套截止閥
產品描述product description
J91H卡套截止閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
產品詳情PRODUCT DESCRIPTION
J91H卡套截止閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用?？ㄌ资絻x表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。本類閥門在管道中一般應當水平安裝。卡套截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
產品主要性能參數
型號 | 公稱壓力PN/Mpa | 試驗壓力ps/Mpa | 工作壓力p/Mpa | 工作溫度/℃ | 適用介質 | |
J91H-320 | 32.0 | 35.2 | 37.5 | 32 | -20-150 | 非腐蝕性介質 |
J91H-320P | 腐蝕性介質 | |||||
產品主要零件材料
零件名稱 | 閥體、填料座 | 閥體、閥座 | 填料 |
J91H-320 | 碳鋼 | 不銹鋼 | 氟塑料 |
J91H-320P | 不銹鋼 |

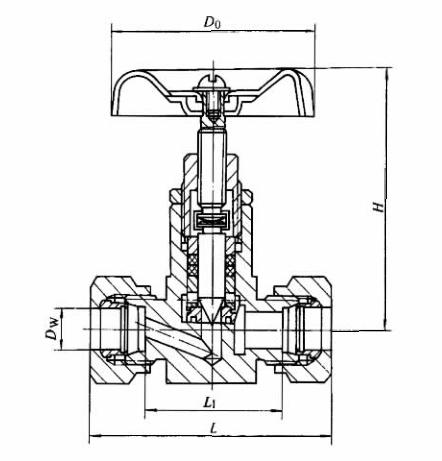

產品主要尺寸
公稱通徑DN/mm | 尺寸/mm | ||||
Dw | L1 | L | H | D0 | |
3 | 8 | 40 | 75 | 85 | 65 |
6 | 14 | 44 | 82 | 87 | 65 |
10 | 18 | 54 | 92 | 100 | 80 |
